衬胶闸阀Z45J

分享到：

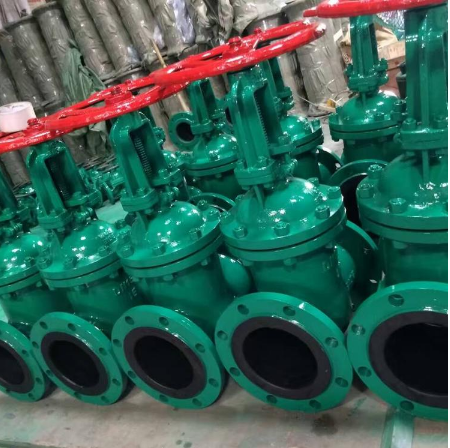

衬胶闸阀Z45J

价格：

￥0.00

产品详情

Z45J性能参数

型号		Z45X-10	Z45X-16
工作压力（MPa）		1.0	1.6
适用温度（℃）		≤80
适用介质		水
材料	阀体、阀盖	灰铸铁
	闸板	铸铁包橡胶
	阀杆	不锈钢
	密封面	阀体：本体，闸板：橡胶
	填料	丁橡胶

Z45J材质

项次	名称	材质
1	阀体	球墨铸铁
2	闸门	球墨铸铁外覆EPDM
3	螺栓	镀锌
4	密封圈	NBR
5	阀盖	球墨铸铁
6	阀杆	不锈钢
7	O型密封圈	NBR
8	止推垫	锡青铜
9	轴套	锡青铜
10	螺栓	镀锌
11	轴盖	球墨铸铁
12	防尘罩	NBR
13	手轮	镀铁
14	固定螺母	镀锌

Z45X弹性座封闸阀主要外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸
	L	D		D1		D2		b-f		Z-d		地下闸阀A	地下闸阀K	H	D0
Z45X/RVCX-10 SZ45X/RVHX-10
40	165		145		110		85		18-3		4-18	65	32	300	180
50	180		160		125		100		20-3		4-18	65	32	345	180
65	195		180		145		120		20-3		4-18	65	32	376	180
80	210		195		160		135		22-3		4-18	65	32	417	200
100	230		215		180		155		22-3		8-18	65	32	460	200
125	255		245		210		185		24-3		8-18	65	32	525	240
150	280		280		240		210		24-3		8-23	65	32	567	240
200	330		335		295		265		26-3		8-23	65	32	705	320
250	380		390		350		320		28-3		12-23	65	32	800	320
300	420		440		400		368		28-4		12-23	65	32	886	400
350	450		500		460		428		30-4		16-23	70	48	968	400
400	480		565		515		482		32-4		16-25	70	48	1090	500
450	510		615		565		532		32-4		20-25	70	48	1175	500
500	540		670		620		585		34-4		20-25	70	48	1414	720
600	600		780		725		685		36-5		20-30	70	48	1593	720
Z45X/RVCX-16 SZ45X/RVHX-16
40	165		145		110		85		18-3		4-18	65	32	300	160
50	180		160		125		100		20-3		4-18	65	32	345	180
65	195		180		145		120		20-3		4-18	65	32	376	180
80	210		195		160		135		22-3		8-18	65	32	417	200
100	230		215		180		155		22-3		8-18	65	32	460	200
125	255		245		210		185		24-3		8-18	65	32	525	240
150	280		280		240		210		24-3		8-23	65	32	567	240
200	330		335		295		265		26-3		12-23	65	32	705	320
250	380		405		355		320		30-3		12-25	65	32	800	320
300	420		460		420		375		30-4		12-25	65	32	886	400
350	450		520		470		435		34-4		16-25	70	48	968	400
400	480		580		525		485		36-4		16-30	70	48	1090	500
450	510		640		585		545		40-4		20-30	70	48	1175	500
500	540		705		650		608		44-4		20-34	70	48	1414	720
600	600		840		770		718		48-5		20-41	70	48	1593	720
